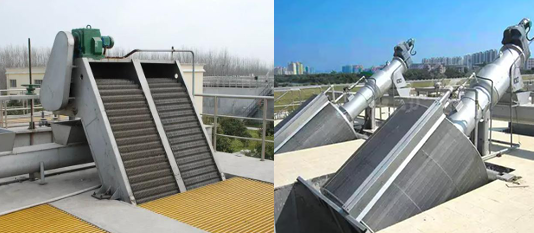

Exigences de conception technique pour les dégrilleurs à barreaux

1. Exigences d'installation

• Des grilles à barreaux doivent être installées dans les déchetsTraitement de l'eau systèmes ou en amont des pompes.

2. Espacement clair entre les barres

• Grilles à barres grossières :

Nettoyage mécanique : 16–25 mm (préféré)

Nettoyage manuel : 25–40 mm (préféré), jusqu'à 100 mm dans des cas particuliers.

• Tamis à barres finess: 1,5–10 mm (préféré).
• Avant les pompes:L'espacement doit être déterminé en fonction des besoins de la pompe.

3. Vitesse d'écoulement et angle d'installation

• Vitesse d’écoulement des eaux usées à travers le tamis : 0,6–1,0 m/s (recommandé).
• Cribles nettoyés mécaniquement (sauf cribles à tambour) : Angle d'installation de 60°–90°.
• Écrans nettoyés manuellement : Angle d'installation de 30° à 60°

4. Dégagement pour les nettoyeurs d'écran

• Pour les nettoyeurs à câble ou les nettoyeurs à grappin mobile : à 1,5 m minimum de la paroi du puits.
• Pour les nettoyeurs à racleurs à chaîne ou les séparateurs solides-liquides rotatifs : à au moins 1,0 m de la paroi du puits.

5. Exigences relatives à la plate-forme de travail

• Doit être installé au-dessus de l'écran, au moins 0,5 m plus haut que le niveau d'eau maximal de conception.
• Des installations de sécurité et de lavage doivent être prévues sur le quai.

6. Dimensions de la passerelle de la plate-forme

• Allées latérales : 0,7–1,0 m (recommandé).
• Allée avant :

Nettoyé mécaniquement : ≥1,5 m.

Nettoyage manuel : ≥1,2 m.

7. Transport des projections

• Cribles grossiers : Transportés de préférence par convoyeur à bande.
• Déchets fins : Transportés de préférence par convoyeur à vis.

8. Étanchéité et contrôle des odeurs

• Les entrées et les sorties des nettoyeurs à barreaux, des convoyeurs et des presses de déshydratation doivent être scellées.
• Des systèmes de contrôle des odeurs peuvent être installés en fonction des conditions environnementales.

9. Ventilation et sécurité

• Une ventilation mécanique (par exemple, des ventilateurs d’extraction axiaux) doit être prévue.
• Si des gaz toxiques sont présents, des systèmes de détection et d’alarme de gaz doivent être installés.
• Les chambres de criblage de grande et moyenne taille doivent être équipées d'un équipement de levage pour l'entretien et l'enlèvement des criblures.

10. Nombre d'écrans

• Stations d'épuration de grande/moyenne taille : Criblage en deux étapes—

Première étape (tamis grossier) : espacement de 10 à 40 mm.

Deuxième étage (tamis fin) : espacement de 3 à 10 mm.

• Petites stations d'épuration : Un écran avec un espacement de 3 à 15 mm est suffisant

11. Sélection des matériaux

• Les dents du râteau et les maillons de la chaîne, qui sont immergés pendant de longues périodes, doivent être fabriqués en plastique haute résistance ou en acier inoxydable pour éviter la corrosion.
• Les arbres de chaîne doivent également être en acier inoxydable.
