Calcul technique pour les dégrilleurs

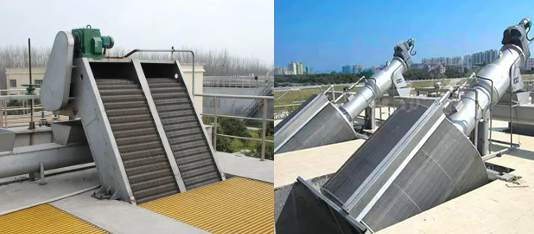

Calcul technique pour Grilles à barreaux

Les calculs de conception des dégrilleurs à barreaux comprennent principalement sélection du type d'écran, dimensionnement, calculs hydrauliques et estimation de la quantité de criblures. La figure 2-5 illustre un diagramme schématique pour les calculs d’écran à barres.

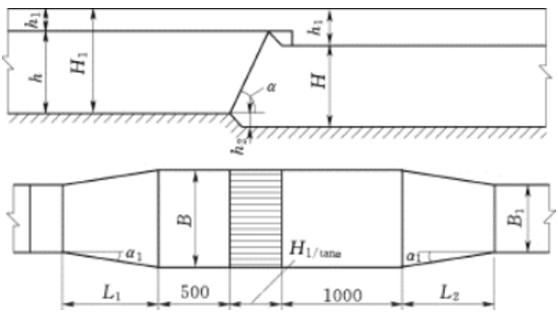

Figure 2-5 Diagramme schématique du calcul de l'écran à barres

---

1. Largeur du canal de l'écran (B)

Où:

B ——Largeur du canal (m)

s ——Largeur de la barre (m)

et ——Espacement clair entre les barres :

• Tamis grossier : e = 50-100 mm
• Écran moyen : e = 10-40 mm
• Écran fin : e = 3-10 mm

n ——Nombre d'espaces entre les barres

Qmax —— Débit de conception maximal (m³/s)

un ——Angle d'inclinaison de l'écran (°)

h ——Profondeur de l'eau en amont (m)

dans ——Vitesse d'écoulement à travers l'écran :

• 0,6-1,0 m/s (au débit de conception maximal)
• 0,3 m/s (au débit de conception moyen)

√sinα —— Coefficient empirique

---

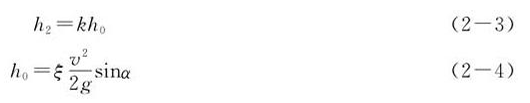

2. Perte de charge à travers l'écran (h₂)

Où:

h₂ ——Perte de charge à travers l'écran (m)

h₀ ——Perte de charge théorique (m)

g ——Accélération gravitationnelle (9,81 m/s²)

k —— Coefficient de colmatage (généralement k=3, tient compte de l'augmentation de la perte de charge due à l'accumulation de débris)

x —— Coefficient de résistance (dépendant de la forme de la section transversale de la barre) :

• Calculé comme : ξ = β(s/e)
• Pour les barres rectangulaires : β = 2

Pour éviter le reflux d'eau en amont (surtension), le fond du canal en aval de l'écran est abaissé de h₁ en guise de compensation hydraulique (voir Figure 2-5).

---

3. Hauteur totale du canal (H)

Où : H ——Hauteur totale du canal (m)

h ——Profondeur de l'eau en amont (m)

h₁ ——Franc-bord dans le chenal amont (généralement 0,3 m)

h₂ —— Perte de charge à travers l'écran (déterminée par l'équation 2-3)

---

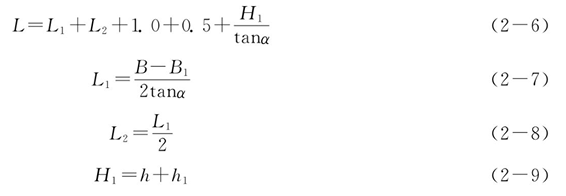

4. Longueur totale du canal (L)

Où:

L ——Longueur totale du canal de l'écran (m)

H₁ ——Hauteur du chenal amont (m)

L₁ ——Longueur de la transition d'entrée (section d'élargissement) (m)

B₁ ——Largeur du canal d'entrée (m)

un ——Angle de transition d'entrée (généralement 20°)

L₂ ——Longueur de la transition de sortie (section de rétrécissement) (m)

---

5. Quantité de projections quotidiennes (W)

Où:

DANS——Volume de projections quotidiennes (m³/jour)

En₁ ——Rendement des dégrillages (m³/10³m³ d'eaux usées) :

• Tamis grossiers : plage inférieure (0,01-0,03)
• Écrans moyens : Milieu de gamme (0,03-0,1)
• Écrans fins : Gamme supérieure (0,1-0,3)

Whotal —— Facteur de pointe pour le débit des eaux usées domestiques (voir le tableau 2-1)

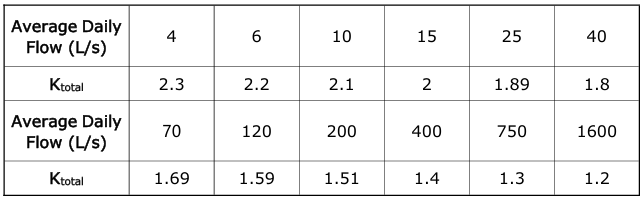

Tableau 2-1 Facteur de pointe (Ktotal) pour la variation du débit des eaux usées domestiques
