Disques d'aération à fines bulles : guide d'optimisation, de maintenance et de modernisation

24/07/2025

Maîtriser la finesse Aération par bulles Disques : conception, fonctionnement et optimisation pour le traitement des eaux usées

Introduction : Le rôle essentiel des amendes Diffuseur à bulless

Les disques d'aération à fines bulles offrent une efficacité de transfert d'oxygène (ETO) inégalée dans le traitement biologique des eaux usées. En générant des bulles de moins de 2 mm de diamètre, ils atteignent un ETO 30 à 50 % supérieur à celui des systèmes à grosses bulles, réduisant ainsi directement la consommation d'énergie de 25 à 60 %. Pour les installations visant l'élimination des nutriments (N/P) ou des limites strictes de DBO, une diffusion optimisée à fines bulles est indispensable. Cependant, l'encrassement des membranes, une distribution d'air inégale et la dégradation des matériaux peuvent compromettre les performances en cas de spécifications incorrectes. Ce guide détaille les protocoles d'ingénierie permettant d'optimiser la durée de vie et l'efficacité des diffuseurs à disques.


1.Science des matériaux : sélection des membranes de diffusion optimales

1.1 Formulations de polymères membranaires

  • EPDM (éthylène propylène diène monomère):

    • Idéal pour: Eaux usées municipales, températures ≤ 45 °C

    • Limites: Gonflement des hydrocarbures (éviter l'huile/graisse > 50 mg/L)

    • Durée de vie: 8-12 ans

  • Hybrides silicone-EPDM:

    • Idéal pour:Effluents industriels contenant des graisses/huiles ; résilience thermique (-20°C à 80°C)

    • Résistance à l'oxydation: 5× supérieur à l'EPDM standard

  • Polyuréthane (PU):

    • Idéal pour: Systèmes d'oxygène de haute pureté, boues abrasives

    • Stabilité des pores:Résiste à l'étirement mais vulnérable à l'hydrolyse à pH> 9

1.2 Construction du disque renforcé

  • Plaques de noyau en acier inoxydable: Empêche la déformation sous charge cyclique (épaisseur ≥ 3 mm)

  • Motifs d'orifices découpés au laser: Assure une densité de pores uniforme (80 à 120 trous/disque)

  • Joints d'étanchéité périphériques: Les joints en caoutchouc nitrile empêchent les fuites d'air à > 2 bar


2.Conception hydraulique et ingénierie des réseaux d'aération

2.1 Équilibrage hydraulique pour un flux d'air uniforme

  • Dimensionnement de l'en-tête: Maintenir la vitesse de l'air 50 disques

  • Pente latérale du tuyau:Pente minimale de 1:100 vers les vannes de vidange

  • Modélisation CFD dynamique:Essentiel pour les chars avec L:W rapport > 2:1 pour éliminer les zones mortes

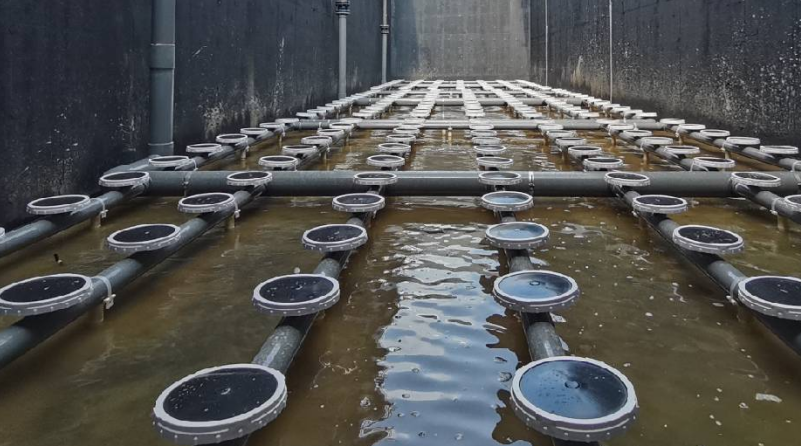

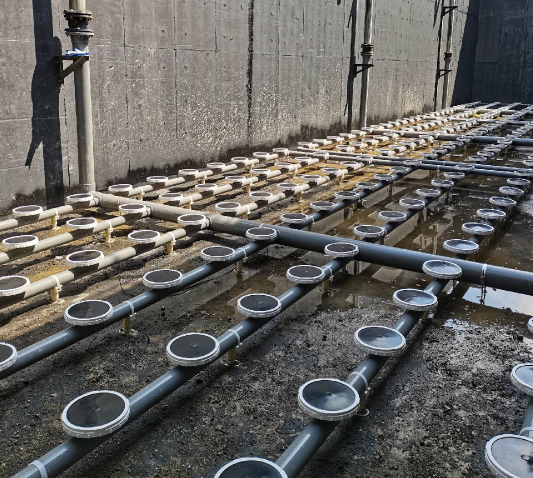

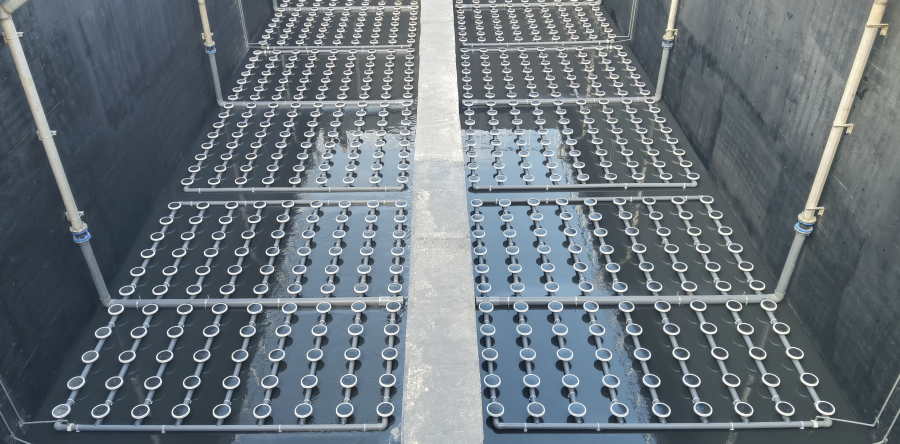

2.2 Optimisation de la disposition du diffuseur

Tableau : Directives d'espacement des diffuseurs selon la géométrie du réservoir

Configuration du réservoir Espacement des disques (mm) Profondeur (m) Débit d'air/disque (Nm³/h)
Rectangulaire (étroit) 300-400 4,0-5,5 1,5-2,0
Rectangulaire (large) 450-600 5,5-7,0 2,0-3,5
Circulaire Radial : couverture à 300° 3,5-6,0 2,5-4,0
Fossé d'oxydation Grille courbée à 45° 3,0-4,5 1,0-1,8


3.Protocoles opérationnels pour une efficacité maximale

3.1 Prévention et nettoyage de l'encrassement

  • Contrôle biologique de l'encrassement:

    • Nettoyage à l'air mensuel de 30 minutes à 150 % du débit d'air nominal

    • Nettoyage annuel in situ avec 3 % H₂O₂ (pH 3,5-4,0)

  • Atténuation de l'entartrage inorganique:

    • Pour une dureté > 300 mg/L CaCO₃ : Installer une injection de CO₂ en amont pour stabiliser le pH à 7,0-7,5

    • Trempettes d'acide citrique (4 heures par trimestre) pour les tartres Ca/Mg

3.2 Contrôle de l'OD et optimisation énergétique

  • Emplacement du capteur: 3 capteurs par 100 m² à 0,3×, 0,5× et 0,7× de profondeur

  • Synchronisation du compresseur VFD:

    • Maintenir l'OD à 1,5-2,5 mg/L avec une hystérésis de ± 0,3 mg/L

    • Ajustement automatique du débit d'air lorsque la charge fluctue > 20 %


4.Diagnostic des pannes et planification de la maintenance

4.1 Indicateurs de dégradation des performances

Symptôme Cause première Mesure corrective
Pression d'en-tête croissante Encrassement biologique des membranes Nettoyage chimique + récurage accru
Motifs de bulles irréguliers Défaillance du joint / déformation du noyau Remplacer l'ensemble de disques
Épuisement localisé de l'oxygène dissous Blocage de la valve latérale Rincer les canalisations latérales ; installer des crépines
Baisse de l'OTE > 15 % Élargissement des pores Cycle de remplacement de la membrane

4.2 Cadre de maintenance prédictive

  • Trimestriel:

    • Mesure ΔP sur les collecteurs (augmentation maximale de 10 %)

    • Analyse de la taille des bulles (cible 1-3 mm)

  • Semestriel:

    • Test d'élasticité de la membrane (conformité ASTM D412)

    • Contrôle de la résistance à la déchirure (min. 25 N/mm)


5.Modernisation des systèmes existants : pièges techniques

5.1 Conversion des bulles grossières en bulles fines

  • Mise à niveau du ventilateur obligatoire:

    • Les soufflantes PD existantes manquent souvent de rapport de réduction pour le contrôle des bulles fines

    • Nécessite des unités centrifuges/VFD à plusieurs étages (réduction de 40 à 80 %)

  • Compensation de densité:

    • Les fines bulles augmentent la dissolution de l'oxygène mais réduisent l'énergie de mélange

    • Mélangeurs supplémentaires nécessaires si la vitesse de décantation des boues > 0,8 m/h


Conclusion : Intégrer la résilience aux systèmes d'aération

La performance des disques à fines bulles repose sur la compatibilité des matériaux, la précision hydraulique et le contrôle adaptatif. En alignant le choix des polymères sur la chimie des eaux usées, en appliquant des cycles de nettoyage rigoureux et en exploitant la modulation de l'oxygène dissous en temps réel, les stations atteignent un OTE soutenu supérieur à 35 % avec une durée de vie des membranes supérieure à 5 ans.
