Conception d'un projet de traitement des eaux usées (eaux usées domestiques)

Paramètres des eaux usées

• Débit journalier des eaux usées : 800 m³/jour
• Temps de rétention hydraulique (TRH) : 6 heures = 0,25 jour
• DCO entrante du réservoir aérobie : 800 g/m³
• (valeur hypothétique, car la DCO typique des eaux usées domestiques est inférieure)
• DCO requise dans l'effluent : 200 g/m³
• Besoin quotidien d'élimination de la DCO : (DCO entrante - DCO effluente) × Débit = (800 - 200) × 800 = 540 kg/jour

Calcul du volume du réservoir aérobie

• Volume d'eau (Veau) = Débit × HRT = 800 × 0,25 = 200 m³
• Profondeur typique des eaux usées dans le réservoir aérobie : 2,5 m ; hauteur des parois du réservoir : 3 m
• Volume total du réservoir (Vtank) = 200 / 2,5 × 3 = 240 m³
• Surface du réservoir (Stank) = 240 / 3 = 80 m²
• Si un seul réservoir aérobie est utilisé :
  1Réservoir rectangulaire : 10 m × 8 m × 3 m
  ②Réservoir circulaire : Φ10,2 m × 3 m

Calcul de la quantité MBBR

• Taux de remplissage MBBR idéal : 35 %-40 %
• (Un MBBR insuffisant réduit l'efficacité du traitement, tandis qu'un MBBR excessif
• Le MBBR augmente la charge d’aération et peut provoquer un colmatage)
• MBBRvolume (Vmbbr) = 200 × 35 % = 70 m³
• Taux d'élimination quotidien de la DCO du MBBR = 5 g/m²·jour
• Élimination de CO2 requise par mètre cube de MBBR par jour = 540/70 = 7,72 kg/m³
• Surface spécifique requise du MBBR = 7,72 × 1000/5 = 1 544 m²/m³

Cette surface spécifique dépasse celle du MBBR actuellement disponible

Recommandation

• Utilisez deux réservoirs d’aérobic.
• MBBRvolume = 70 × 2 = 140 m³
• Surface spécifique requise du MBBR = (7,72 / 2) × 1000 / 5 = 772 m²/m³

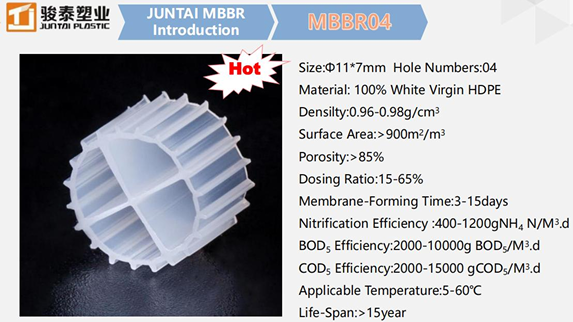

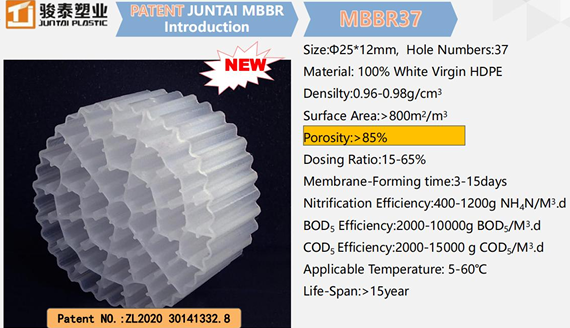

• Types de MBBR recommandés : MBBR37 (＞800 m²/m³) ou MBBR04 (＞900 m²/m³)

Prise en compte du débit de pointe

• Un facteur d'ingénierie k est introduit pour tenir compte des variations du débit de pointe. La valeur de k dépend des fluctuations quotidiennes réelles du débit ; ici, nous supposons que k = 1,1.
• Quantité réelle de MBBR = k × Quantité théorique de MBBR = 1,1 × 140 = 154 m³
• Taux de remplissage MBBR réel = 154 / 2 / 200 = 38,5 % (＜ 40 %, dans la plage idéale)
