Conception et études de cas d'ingénierie de traitement de l'eau pour RAS

Flux de processus

La construction d'un système de recirculation industrialisé Le système d'aquaculture (RAS) comprend principalement des installations d'aquaculture, des bassins de culture, Systèmes de traitement de l'eau, et les technologies associéesLa conception et la mise en œuvre doivent être fondées sur une analyse complète des conditions climatiques locales, facteurs environnementaux et caractéristiques biologiques de l'espèce cible, adhérant à la principes de praticité, d'efficacité énergétique et de haute performanceDes technologies et des équipements de pointe doivent être utilisés pour créer un écosystème aquacole optimal tout en s’alignant sur les conditions nationales de la Chine.

La construction RAS est une projet d'ingénierie spécialisé à petite échelle impliquant plusieurs disciplines telles que sciences marines, biologie, génie électromécanique, instrumentation, hydraulique, construction et technologie de l'aquacultureSon développement doit s’appuyer sur recherche scientifique, intégrant une expertise multidisciplinaire pour garantir que le système est technologiquement avancé, économiquement viable et opérationnellement gérable, atteignant finalement production à haute efficacité et respectueuse de l'environnement.

Après des tests et une optimisation répétés, le flux de processus finalisé est le suivant :

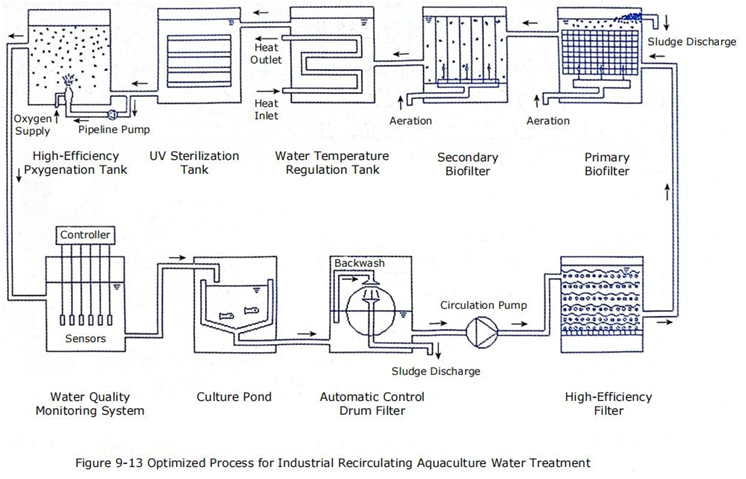

Réservoir de culture → Filtre à tambour → Filtre haute efficacité → Biofiltre → Réservoir de régulation de température → Unité de stérilisation UV → Chambre d'oxygénation → Système de surveillance de la qualité de l'eau → Réservoir de culture(Figure 9-13).

Étude de cas de conception technique d'un système de traitement de l'eau

Voici une étude de cas spécifique. Basée sur les données précédentes, flux de processus étudié, le système est conçu avec :

• Zone de pisciculture : 1 000 m²
• Profondeur de l'eau : 0,8 m (volume d'eau effectif : 800 m³)
• Débit maximal de circulation d'eau : 400 m³/h (débit réglable)
• Les géants de l'eau notent : >95%

1. Conception d'élévation

• Salle de traitement des eaux:Superficie au sol de 368 m², avec une élévation au sol de ±0,00 m.
• Puisard de bas niveau et salle des pompes:Situé à un -1,8 m élévation.
• Biofiltre:Construit avec béton armé, conçu à une altitude plus élevée :
  • Élévation inférieure: +1,5 m
  • Élévation supérieure: +3,5 m
  • Volume d'eau effectif: 100 m³ (rapport 10:1 au volume de l'aquarium).

Conception de circulation économe en énergie :

• Levage en une seule étape:L'eau est pompée du puisard vers le biofiltre via un filtre à haute efficacité.
• Écoulement gravitaire:L'eau s'écoule ensuite séquentiellement à travers :
  • Cuve de régulation de température → Unité de stérilisation UV → Chambre d'oxygénation → Cuves de culture.
• Contrôle de flux:Réglable via le fonctionnement de la pompe et la régulation de la vanne.

Avantages:Efficacité énergétique, utilisation facile et faible entretien.

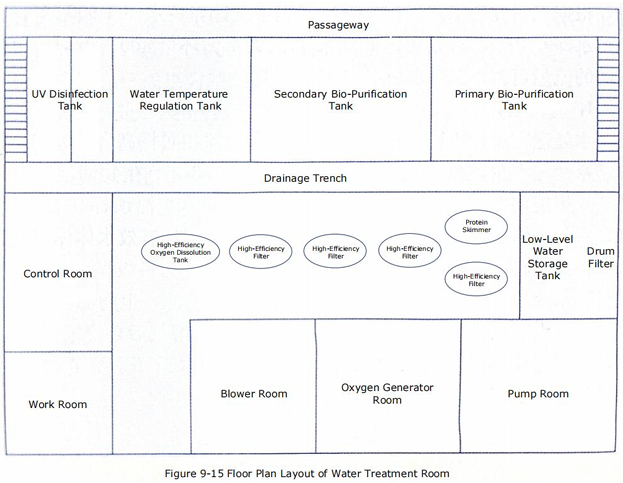

2. Disposition de la salle de traitement de l'eau

• Structure: De plain-pied avec un toit translucide à arc bas, Plafond en panneaux PVC et 4 puits de lumière.
• Bienfaits thermiques:Résistant au vent, isolation thermique en été et rétention de la chaleur en hiver (Figure 9-15).
• Dimensions : 24,5 m (longueur) × 15,0 m (largeur), orienté à l'est.

Disposition de l'équipement (trois rangées) :

1Côté Est (Équipement électrique) :

• • Salle des pompes, salle du générateur d'oxygène, salle du ventilateur Roots.

②Rangée du milieu (Filtration et oxygénation) :

• • Filtre à tambour, filtre à haute efficacité, écumeur de protéines, chambre d'oxygénation.

③Côté Ouest (Unités de soins) :

• • Biofiltres primaires/secondaires, cuve de régulation de température, stérilisateur UV modulaire.
• Salle de contrôle et espace de travail : Côté Sud.

Avantages:Installation organisée, commodité opérationnelle et maintenance simplifiée.

3. Conception du flux hydraulique

• Aquariums:
  • Forme circulaire avec deux tuyaux d'entrée inclinés.
  • Fond conique avec drainage central.
  • Écoulement rotatif crée des courants radiaux pour l'autonettoyage.

• Drainage du puisard:
  • Écoulement uniforme en canal ouvert pour aération naturelle.

• Biofiltres:
  • Primaire:Entrée par le haut, sortie par le bas.
  • Secondaire:Entrée par le bas, sortie par le haut.
  • Modèle d'écoulement:Le mouvement composite de haut en bas assure un contact uniforme avec le biofilm.

• stérilisateur UV:
  • Conception de type canal avec entrées hautes/basses alternées pour prolonger le temps d'exposition.

• Chambre d'oxygénation:
  • L'eau saturée en oxygène est délivrée via tuyaux en PVC fermés pour éviter la perte d'O₂.

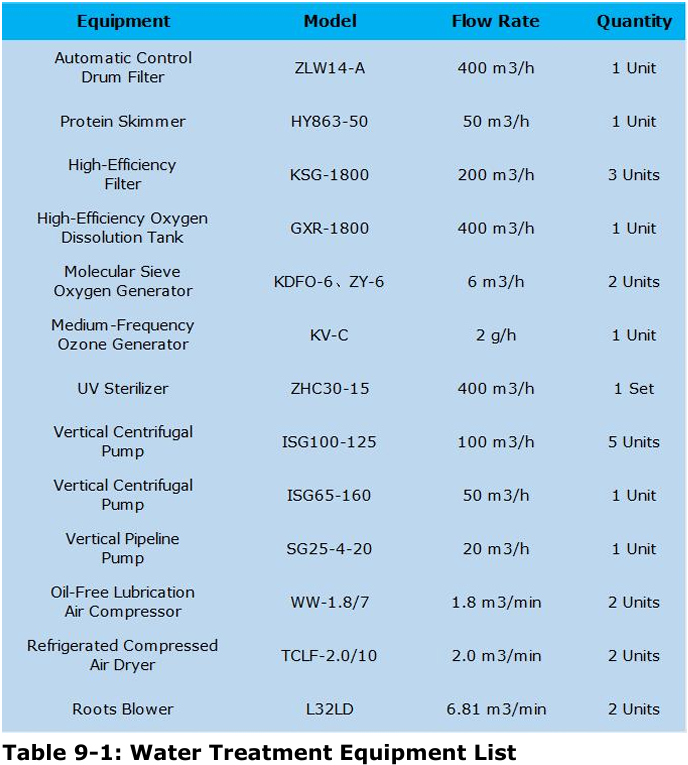

4. Spécifications de l'équipement de traitement de l'eau

Voir Tableau 9-1 pour plus de détails sur les modèles, les débits et les quantités.
