MBBR-Designhandbuch: Optimierung kompakter Abwassersysteme
23.07.2025

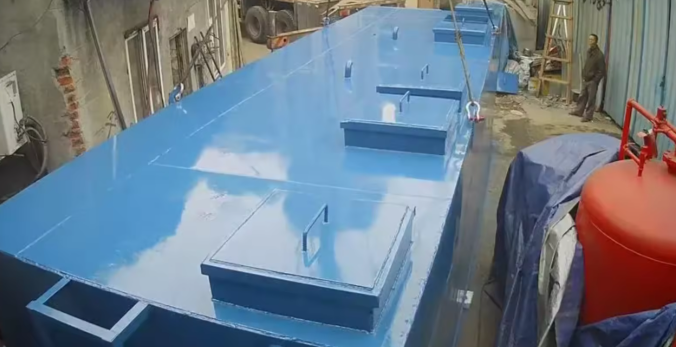

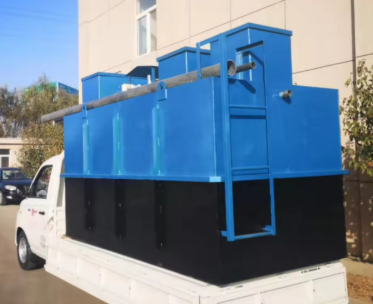

Optimierung der MBBR-Implementierung in kompaktem Abwasser Kläranlagen: Ein praktischer Leitfaden
Einführung in MBBR-Technologie in platzbeschränkten Anwendungen
Die Moving Bed Biofilm Reactor (MBBR)-Technologie revolutioniert die kompakte Abwasserbehandlung durch die Kombination von Belebtschlammeffizienz und Biofilm-Resistenz. Ihr modularer Aufbau ermöglicht eine hochbelastbare biologische Behandlung auf kleinstem Raum – ideal für Industrieanlagen mit begrenztem Platzangebot, dezentrale Gemeinden und Nachrüstungen. Im Gegensatz zu herkömmlichen Systemen nutzt MBBR schwebende Träger, die geschützte Oberflächen für die mikrobielle Besiedlung bieten. Dadurch entfällt die Notwendigkeit einer Schlammrückführung und die Verbesserung der Stoßbelastungstoleranz. Für Ingenieure, die kompakte Anlagen planen, ist MBBR aufgrund seiner Skalierbarkeit und einfachen Bedienung unverzichtbar. Eine erfolgreiche Implementierung erfordert jedoch eine methodische Planung über die gesamte Entwurfs-, Installations- und Steuerungsphase hinweg.
1 Grundlegende Designüberlegungen für kompakte MBBR-Systeme
1.1 Trägerauswahl und Füllratenoptimierung
Die Auswahl geeigneter Träger bestimmt die Biofilmkinetik und die Systemresilienz. Wichtige Parameter sind:
-
Spezifische Oberfläche: Träger mit hoher Dichte (z. B. > 800 m²/m³) maximieren die Biomasseretention, erfordern jedoch eine robuste Belüftung, um eine Verklumpung zu verhindern.
-
Materialdichte: Nahezu neutraler Auftrieb (0,94–0,98 g/cm³) gewährleistet eine effiziente Verflüssigung der Träger ohne übermäßigen Energieeinsatz.
-
Füllverhältnis: Halten Sie 20–50 % des Tankvolumens ein. Bei Überschreitung von 60 % besteht die Gefahr einer beeinträchtigten Mischung und von Kollisionsschäden beim Träger.
Kritischer Kompromiss: Träger mit extrem großer Oberfläche können die Verschmutzung in stark ölhaltigen Abwässern beschleunigen, wenn sie nicht mit einer fortschrittlichen Vorbehandlung kombiniert werden.
1.2 Auslegung des Hydraulik- und Belüftungssystems
Hydraulische Kurzschlüsse oder Totzonen beeinträchtigen die Effizienz kompakter MBBRs. Minimieren Sie die Risiken durch:
-
Netzinstallation: Um ein Entweichen zu verhindern, müssen Einlass-/Auslasssiebe mit Öffnungen kleiner als die Träger angebracht werden. Bodengitter ≥20 mm über den Diffusoren anheben, um das Eindringen von Schlamm zu verhindern.
-
Gleichmäßige Belüftung: Feinblasige Diffusoren so dimensionieren, dass sie ≥12 Nm³ Luft/m²·h liefern. Für Tanks 0,3 m/s) mittels CFD-Modellierung überprüfen.
Tabelle: Leitfaden zur Trägerauswahl für verschiedene Abwasserarten
| Abwassercharakteristik | Empfohlener Trägertyp | Optimale Füllrate | Belüftungsintensität |
|---|---|---|---|
| Kommunal (niedriger Ölstand) | PE/PP mit hoher Oberfläche (≥800 m²/m³) | 40-50% | 10-12 Nm³/m²·h |
| Industriell (hoher CSB/Fettgehalt) | HDPE mittlerer Oberfläche (500 m²/m³) | 20-30% | 14-16 Nm³/m²·h |
| Kaltes Klima ( | Geschütztes mikroporöses PU | 30-40% | 12-14 Nm³/m²·h |
| Nachrüstung (bestehende Tanks) | Abriebarmes EPDM | 25-35% | 8-10 Nm³/m²·h |
1.3 Nicht verhandelbare Punkte der Vorbehandlung
Eine unzureichende Vorbehandlung führt zum Versagen des MBBR. Zu den obligatorischen Sicherheitsvorkehrungen gehören:
-
Feinsiebung: Installieren Sie vorgeschaltete Lochsiebe oder Trommelfilter mit 2–3 mm Durchmesser, um Haare, Fasern und Sand aufzufangen, die die Träger abreiben.
-
Fett-/Ölentfernung: Integrieren Sie für die Lebensmittelverarbeitung oder Küchenabwässer eine Druckentspannungsflotation (DAF) oder enzymatische Fettabscheider. Fette >40 mg/l führen zu einer Biofilmummantelung und einer Verschiebung des Trägerauftriebs.
2 Installations- und Startschlüsselverfahren
2.1 Inbetriebnahme und Biofilmakklimatisierung
Vermeiden Sie eine vorzeitige Ladung des Trägers:
-
Hydraulische Prüfung: Überprüfen Sie die Homogenität der Mischung mithilfe von Tracer-Studien. Passen Sie die Diffusorausrichtung an, wenn die Totzonen 5 % des Tankvolumens überschreiten.
-
Träger-Vorkonditionierung: Träger 24 Stunden in entchlortem Wasser einweichen, um Herstellungsrückstände zu entfernen.
-
Gestufter Biomasseanbau: Mit adaptiertem Schlamm (≥3.000 mg/l MLSS) beimpfen. Bei Kaltstarts (
2.2 Belüftungskalibrierung und Sauerstofftransfer
Unterbelüftung führt zum Absinken des Trägermaterials; Überbelüftung zerstört Biofilme. Optimierung durch:
-
DO-Kontrolle: Halten Sie 2–3 mg/l mithilfe von Gebläsen mit variabler Frequenz (VFD) aufrecht. Installieren Sie optische DO-Sensoren an den Tankecken.
-
Validierung der Blasengröße: Stellen Sie sicher, dass >70 % der Blasen einen Durchmesser von
3 Betriebsoptimierung und Fehlerbehebung
3.1 Steuerung der Biofilmdynamik
-
Schaumkontrolle: Tensid-induzierte Schäume erfordern Sprühdüsen oder Entschäumer auf Silikonbasis (bei nachgeschalteter Anwendung auf Membranverträglichkeit achten). Für biologische Schäume aus Nocardia, Schlammalter auf
-
Sanierung der Trägerklumpenbildung: Wenn Träger aggregieren oder sinken:
-
Überprüfen Sie die Belüftungsverteiler auf Verstopfungen (monatliche Drucktests).
-
Messen Sie den TSS-Zulauf – Werte >150 mg/l übersteigen die Mischenergie.
-
Um Schlammbälle zu lösen, spritzen Sie vorübergehend Hochgeschwindigkeitswasserstrahlen ein.
-
3.2 Temperatur- und Lastschwankungen
-
Kaltes Wetter (: Tanks isolieren, Füllraten um 10 % erhöhen und hydraulische Belastung um 20–30 % reduzieren, um den langsameren Stoffwechsel auszugleichen.
-
Stoßbelastungen: Installieren Sie Ausgleichsbecken (mindestens 6 Stunden Rückhaltezeit), um BSB-/Ammoniak-Spitzen zu dämpfen. Verwenden Sie Echtzeit-NH₄-N-Sensoren, um Bypassventile auszulösen.
4 Wartungsprotokolle für langfristige Leistung
4.1 Carrier-Integritätsmanagement
-
Jährliche Inspektion: Nehmen Sie Proben von 100 Trägern, um die Biofilmdicke (Ziel 100–300 µm) und den Abrieb zu bestimmen. Ersetzen Sie >15 % der beschädigten Träger.
-
Reinigungsplan: Führen Sie monatlich eine Luftspülung durch. Bei starken anorganischen Ablagerungen (Ca/Mg) lassen Sie Zitronensäure (pH 3,5) 4–6 Stunden lang zirkulieren.
4.2 Kritische Komponentenprüfungen
-
Diffusoren: Vierteljährliche Durchlässigkeitstests. Bei einem Druckabfall von >10 % mit 2 % Zitronensäure reinigen.
-
Bildschirme: Reinigen Sie die Einlasssiebe alle zwei Wochen mechanisch, um ein Verstopfen zu verhindern.
4.3 Winterfestmachung für kalte Klimazonen
Bei längeren Betriebsunterbrechungen:
-
Trägerspeicher: Tauchen Sie die Träger in Wasser mit
-
Tankschutz: Bei Temperaturen unter -5 °C Propylenglykol (20 %) hinzufügen, um Eisschäden zu vermeiden.
Fazit: Wertmaximierung bei kompakten Anwendungen
Die MBBR-Technologie verwandelt Platzbeschränkungen in Chancen, wenn Träger, Hydraulik und Steuerungssysteme aufeinander abgestimmt sind. Der Erfolg hängt von der Balance zwischen Biofilmkinetik und mechanischer Zuverlässigkeit ab – ein Ziel, das durch methodische Vorbehandlung, Turbulenzoptimierung und adaptive Prozesssteuerung erreicht wird. Angesichts strengerer Vorschriften und kleinerer Stellflächen positioniert sich MBBR dank seiner Modularität als ideale Lösung für eine erweiterbare und robuste Behandlung.
