+86 13600513715
Nachricht
0102030405
MBBR-Trägermaterialien: PE, PU, EPDM und Verbundwerkstoffe im Vergleich
31.07.2025
Umfassende Analyse von MBBR-Träger Materialien: Auswahl, Leistung und Langlebigkeit
Einleitung: Materialwissenschaft als Grundlage der Biofilmeffizienz
Die Zusammensetzung des MBBR-Trägermaterials bestimmt direkt die Biofilmkinetik, das hydraulische Verhalten und die Lebensdauer. Polyethylen (PE) dominiert zwar 68 % des Marktes, doch es entstehen zunehmend fortschrittliche Polymere und Hybridverbundwerkstoffe, um die Einschränkungen bei industriellen Anwendungen mit hoher Belastung zu überwinden. Dieser technische Bericht entschlüsselt Materialeigenschaften jenseits der Oberflächenmetriken – einschließlich Elastizitätsmodul, hydrophobem Gleichgewicht und Abriebfestigkeit –, die die tatsächliche Leistung in kommunalen, industriellen und hypersalinen Umgebungen bestimmen.

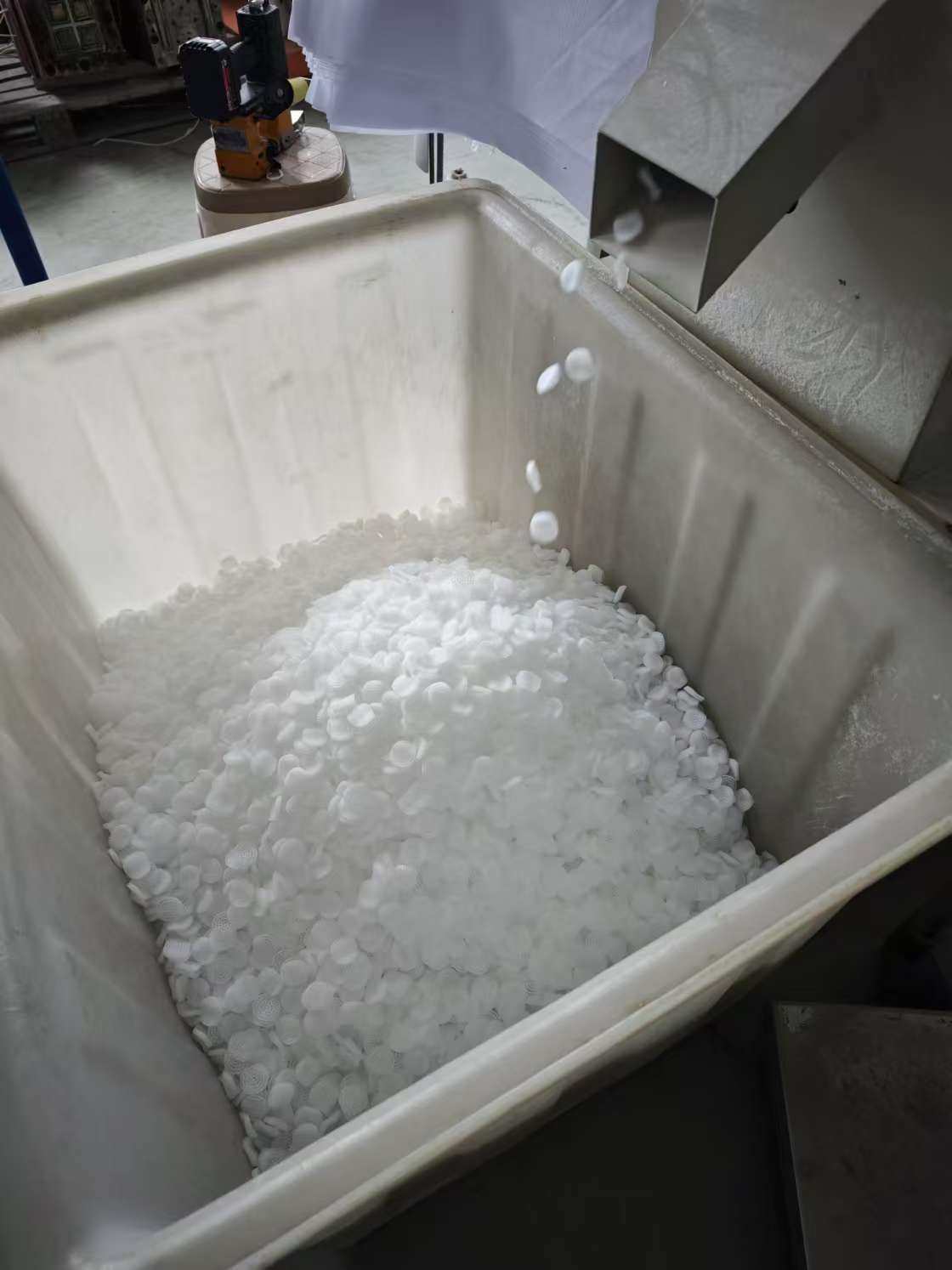

1.Dominante Polymerchemie in modernen MBBR-Trägern
1.1 Polyethylen (PE) und Polypropylen (PP)
-
Molekularstruktur:
-

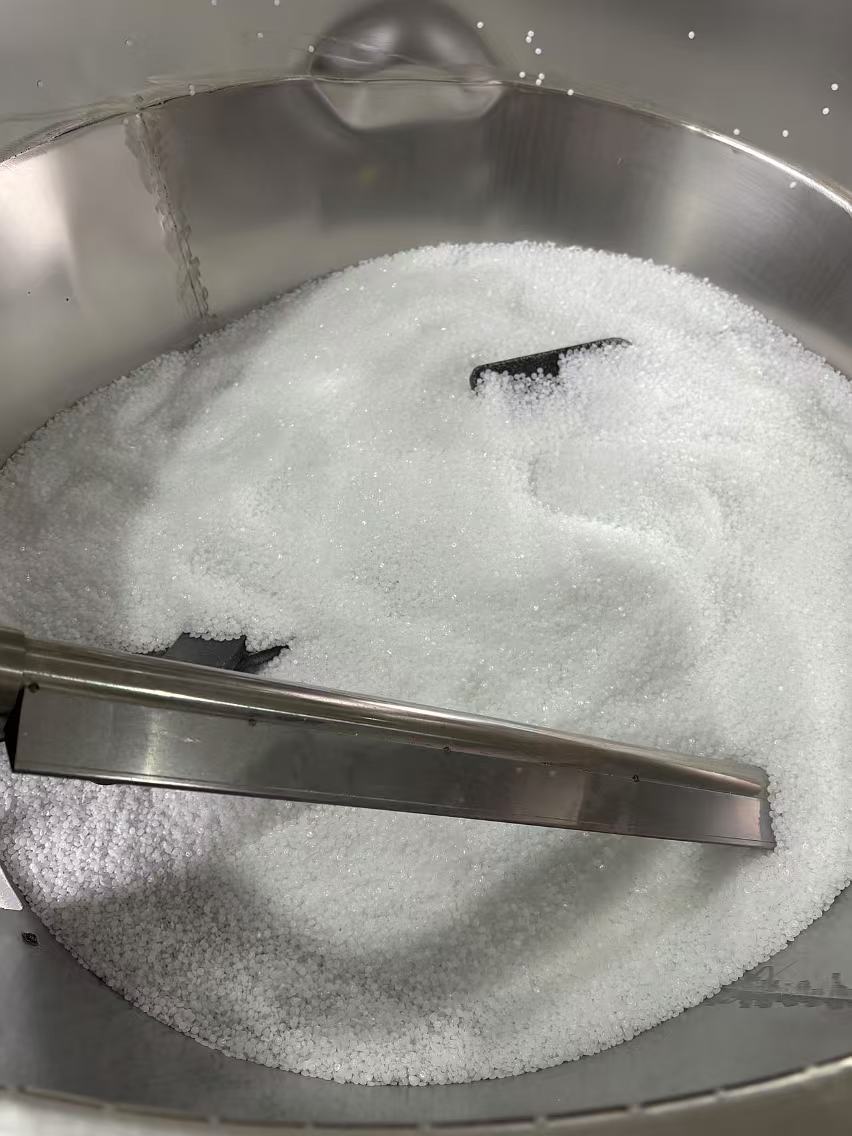

HDPE: Hohe Kristallinität (70-85 %) sorgt für Steifheit, begrenzt aber die Oberflächenporosität
-
LLDPE: Verzweigte Ketten erhöhen die Schlagfestigkeit bei Minustemperaturen
-
-
Funktionelle Additive:
-
UV-Stabilisatoren: Hindered Amine Light Stabilizers (HALS) für Außentanks
-
Antistatika: Quartäre Ammoniumverbindungen verhindern die Anhaftung von Schmutz
-
-
Temperaturbeschränkungen:
-
Erweichungspunkt: 120–130 °C (PP) vs. 80–100 °C (PE)
-
Versprödungsgefahr unter -20°C
-
1.2 Polyurethan (PU) und Spezialverbundwerkstoffe
-
Mikroporöse PU-Schäume:
-
Oberfläche: 800–1200 m²/m³ vs. 500–800 bei PE
-
Abtausch: Anfällig für Hydrolyse bei einem pH-Wert >8,5
-
-
Hybride EPDM-PU-Träger:
-
Kombiniert die Biofilmhaftung von PU mit der chemischen Beständigkeit von EPDM
-
Ideal für Raffinerieabwasser (pH 2–11, Kohlenwasserstoffe vorhanden)
-
2.Entscheidende physikalische Eigenschaften für die Trägerauswahl
2.1 Dichte- und Auftriebskontrolle
-
Neutrale Auftriebsoptimierung:
-
Zieldichte: 0,95–0,97 g/cm³ (erreicht durch Mikroporeninjektion)
-
Folgen der Abweichung:
-
0,98 g/cm³: Absinken in Abwasser mit hohem TSS-Gehalt
-
-
-
2.2 Oberflächenarchitektur-Engineering
| Oberflächentyp | Biofilm-Haftstärke | Fouling-Risiko | Ideale Anwendung |
|---|---|---|---|
| Glatte Makrostruktur | Niedrig (15–25 kPa) | Niedrig | Kommunale BOD-Entfernung |
| Mikroporös | Hoch (40-60 kPa) | Mäßig | Nitrifikation/Denitrifikation |
| Dendritische Strukturen | Extrem (70-90 kPa) | Hoch | Kaltes Klima ( |
| Antimikrobiell beschichtet | Mittel (30–40 kPa) | Sehr niedrig | Krankenhaus-/Pharmaabwasser |
2.3 Mechanische Haltbarkeitsmetriken
-
Abriebfestigkeit:
-
Prüfnorm: ASTM D4060 (Taber-Abrieb)
-
Minimaler Gewichtsverlust:
-
-
Druckfestigkeit:
-
Erforderlich: >15 MPa für Tiefen >8m
-
PE-Träger versagen über 10 MPa ohne Verstärkung
-
3.Materialabbaumechanismen und -prävention
3.1 Szenarien chemischer Angriffe
-
Oxidativer Stress:
-
Chlor >5 mg/L zersetzt die Polymerketten von PE
-
Lösung: Stabilisatorpakete (phenolische Antioxidantien)
-
-
Lösungsmittelinduzierte Quellung:
-
EPDM-Träger expandieren in Gegenwart von Kohlenwasserstoffen
-
Maximale Toluoltoleranz:
-
3.2 Biologischer und physikalischer Abbau
-
Biofilm-Scherkräfte:
-
Dicke Biofilme (>500 µm) üben eine Abziehspannung von 3-5 N/cm² aus
-
PU-Träger widerstehen Delamination besser als PE
-
-
Kavitationsschäden:
-
Hochgeschwindigkeitszonen verursachen Lochfraß (0,1–0,3 mm/Jahr Verlust)
-
Fügen Sie Mikroglasperlen hinzu, um die Oberflächenhärte zu verbessern
-
4.Innovative Materialien revolutionieren MBBR-Technologie
4.1 Leitfähige Verbundträger
-
Graphenverstärktes PP:
-
Ermöglicht direkten Elektronentransfer für die anaerobe Ammoniakoxidation
-
Reduziert die Startzeit von Anammox um 40–60 %
-
-
Magnetische Eisenoxidbeschichtungen:
-
Ermöglicht die Trägerrückgewinnung aus gemischter Flüssigkeit durch magnetische Trennung
-
Ideal für Nachrüstanlagen ohne Nachklärbecken
-
4.2 Biologisch abbaubare Träger
-
Polymilchsäure (PLA)-Matrix:
-
2–3 Jahre Betriebsdauer vor kontrollierter Degradation
-
Vermeidet Plastikverschmutzung beim Trägerwechsel
-
-
Stärke-Polymer-Mischungen:
-
Oberfläche: 300-400 m²/m³ (geeignet für Schwachlastsysteme)
-
5.Materialauswahlprotokoll für bestimmte Abfallströme
5.1 Leitfaden für kommunales und industrielles Abwasser
| Parameter | Kommunal (EP/PP) | Industrie (PU/EPDM) | Hypersaline (PVDF) |
|---|---|---|---|
| Max. TDS-Toleranz | >100.000 mg/l | ||
| pH-Bereich | 6-9 | 2-12 | 1-14 |
| Öl-/Fettgrenze | |||
| Trägerersatz | 10-15 Jahre | 5-8 Jahre | 12-20 Jahre |
5.2 Lebenszykluskostenanalyse
-
Berechnung des Gesamteigentums:
-
Beispiel: PU-Träger kosten zunächst 2,5 × PE, reduzieren sich aber:
-
Energiekosten um 15–20 % (überlegene OTE)
-
Austauschhäufigkeit um 40 %
-
-
ROI für Hochlastsysteme in 3–4 Jahren erreicht
-
Fazit: Über die Oberfläche hinaus – Das materialwissenschaftliche Gebot
Die Auswahl von MBBR-Trägern erfordert eine forensische Analyse der Abwasserchemie, der mechanischen Belastungen und der mikrobiellen Ökologie. Während PE für Standardanwendungen kostengünstig bleibt, eröffnen technische Verbundwerkstoffe (leitfähig, PU-Hybride, PVDF) Behandlungsmöglichkeiten in extremen Umgebungen.
