+86 13600513715 Installation eines anhebbaren Belüftungssystems: Expertentaktiken zur Vermeidung von Kabelfehlern und Fehlausrichtungen
Installation eines anhebbaren Belüftungsrohrs: Wichtige Feldprotokolle von einem Abwassersystemexperten
Nach 18 Jahren der Inbetriebnahme von Belüftungssystemen auf drei Kontinenten habe ich gesehen, wie unsachgemäße Installationen von Heberohren zu Kabelbrüchen, falsch ausgerichteten Diffusoren und katastrophalen Beckenschäden führen – was den Anlagen über 200.000 USD an Notreparaturen und einen 30 % höheren Energieverbrauch kostet. Im Gegensatz zu festen Diffusoren erfordern diese dynamischen Systeme Präzision bei der mechanischen Integration, Korrosionskontrolle und Lastverteilung. Nachfolgend finden Sie praxiserprobte Protokolle, die durch jahrzehntelange forensische Fehleruntersuchungen verfeinert wurden.
I. Vorinstallation: Mehr als nur einfache Standortuntersuchungen

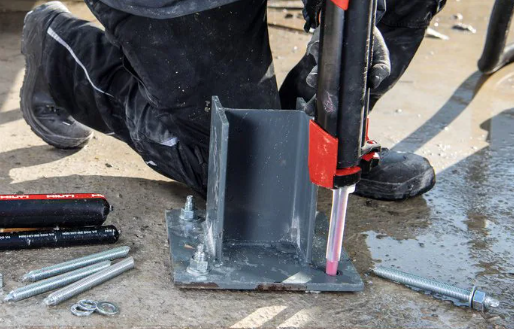

1.1 Überprüfung der strukturellen Integrität
Betonankerpunktanalyse:
-
Scherspannungstoleranz: Ankerbolzen müssen der fünffachen Betriebslast standhalten (mindestens 25 kN pro Hebepunkt). Bei der Nachrüstung eines brasilianischen Werks rissen zu kleine Anker während Hebetests aus dem Beton, wodurch 12 Diffusorbänke einstürzten.
-
Korrosionsschutz: Edelstahlkomponenten (316L) erfordern kathodischer Schutz bei Chlorid >500 ppm. Durch galvanische Korrosion wurden in einem Küstenwerk der VAE innerhalb von 8 Monaten Hardware im Wert von 140.000 US-Dollar zerstört.

1.2 Materialkompatibilitätsmatrix
| Komponente | Hoher Chloridgehalt (>800 ppm) | Saurer Abfall (pH | Ölhaltiges Abwasser | Kritische Toleranz |
|---|---|---|---|---|
| Aufzugskabel | 316L SS + PTFE-Beschichtung | Aramidfaser | Edelstahl 316L | Max. Dehnung: 0,2 %/m |
| Führungsschienen | FRP mit Phenolbeschichtung | Hastelloy C-276 | Keramikbeschichteter Stahl | Ebenheit: ±0,5 mm/m |
| Diffusormembranen | Silikon | EPDM + Säureinhibitoren | PTFE | Porengleichmäßigkeit: 95 % |
| Ballastgewichte | Beton mit Epoxidversiegelung | HDPE-ummanteltes Blei | Edelstahl | Dichte: 2,8±0,1 g/cm³ |
Fehlerfall: Eine petrochemische Anlage verwendete Standard-EPDM-Membranen in Abwasser mit einem pH-Wert von 4,5 – die Membranen zerfielen innerhalb von 3 Wochen und setzten 8 Tonnen Ballast in die Becken frei.
II. Mechanische Installation: Die 4 Säulen der Zuverlässigkeit

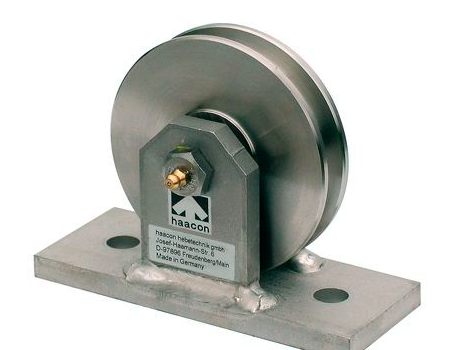

2.1 Protokoll zur Kabel- und Seilscheibenausrichtung
-
Lasergeführte Ausrichtung: Die Seilscheiben müssen innerhalb einer Abweichung von ±0,1° koaxial sein. Eine Fehlausrichtung >0,5° führt zum Ausfransen der Kabel – ein deutsches Werk tauschte die Kabel bis zur Laserkalibrierung vierteljährlich aus.
-
Vorspannung: Wenden Sie während der Installation 15 % Betriebslast an (z. B. 450 kg für ein 3.000 kg-System), um die tote Dehnung zu vermeiden.
-
Antifouling-Schmierung: Verwenden Teflonfett in Marinequalität auf Garben – Produkte auf Erdölbasis lösen sich im Abwasser auf.

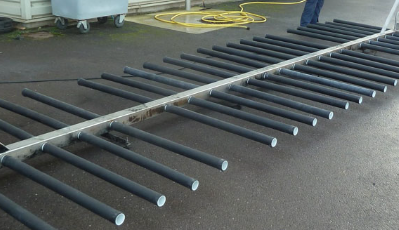

2.2 Diffusornivellierung unter dynamischer Belastung
-
Wassergetauchte Kalibrierung: Nivellieren Sie die Diffusoren, wenn sie in weniger als 1,5 m Wassertiefe eingetaucht sind (simuliert Auftriebskräfte).
-
Drehmomentfolge: Flanschschrauben über Kreuz in 25-Nm-Schritten bis zum Enddrehmoment von 85 Nm anziehen.
-
Abnahmetest: System 5 Mal mit 0,3 m/s anheben/absenken – Diffusorneigung muss

III. Hydraulische Integration: Vermeidung strömungsbedingter Ausfälle
3.1 Luftverteiler-Anschlussbiegung
-
Dehnungsfugen: Installieren Sie an jedem Hebepunkt Edelstahlbälge mit einer Winkelbewegungskapazität von 15°.
-
Rutschkupplungen: 150 mm vertikalen Hub zulassen – starre Verbindungen brechen beim Anheben.
-
Dichtheitsprüfung: Druckprüfung mit 1,5-fachem Betriebsdruck (mind. 10 bar) bei maximaler Hubhöhe des Systems.
3.2 Anti-Vortex-Engineering
-
Beckenbodenfreiheit: Halten Sie einen Abstand von 400 mm zwischen den abgesenkten Diffusoren und dem Boden ein.
-
Strömungsleitbleche: Installieren Sie 45°-Leitschaufeln stromaufwärts, wenn die Geschwindigkeit >0,3 m/s ist – ungemilderte Wirbel haben 40 % der Diffusoren in einem taiwanesischen Werk verschoben.
IV. Elektrische und steuerungstechnische Sicherheitsvorkehrungen
4.1 Lastüberwachungs-Triangulation
-
Dehnungsmessstreifen: An allen Hubkabeln mit einer Kalibrierungsgenauigkeit von ±2 % montieren.
-
Redundante Sensoren: Querprüfung mit Druckmessumformern an Hydraulikzylindern (falls verwendet).
-
Schwellenwert für automatische Abschaltung: Alarm bei 90 % der Maximallast auslösen; Strom abschalten bei 105 %.
4.2 Korrosionsbeständige Verdrahtung
-
Kabelspezifikationen:
-
Dirigenten: Verzinntes Kupfer
-
Ummantelung: Chlorsulfoniertes Polyethylen (CSPE)
-
Minimaler Biegeradius: 12× Kabeldurchmesser
-
-
Leitungsschutz: Mit Stickstoff gefüllte Leitungen mit Druck (0,2 bar) verhindern das Eindringen von Feuchtigkeit.

V. Inbetriebnahme: Der 7-stufige Performance-Lockdown
-
Trockenzyklustest: 10 Hebe-/Senkzyklen ohne Wasser
-
Auftriebskalibrierung: System eintauchen, Auftriebskraft
-
Luftdichtheitsprüfung: 2-Stunden-Test bei maximalem Betriebsdruck
-
Lastasymmetrieprüfung: Messen Sie die Abweichung der Kabelspannung
-
Not-Aus-Verifizierung: Strom an 3 Positionen abschalten
-
Positionswiederholgenauigkeit: 10 Zyklen bis 5 m Tiefe – Abweichung
-
Becken-Sweep-Test: Diffusorpositionen in allen Höhen per Laser kartieren
VI. Langfristige Wartung: Datengesteuerte Protokolle
Prädiktive Ersatzschwellen:
| Komponente | Ersatzauslöser | Überwachungstool |
|---|---|---|
| Aufzugskabel | 3 % Dehnung oder 10 % Strangbruch | Digitaler Messschieber + Ultraschallprüfgerät |
| Treibscheiben | Rillenverschleiß >5 % des Kabeldurchmessers | Laserprofilometer |
| Führungsrollen | Schwingungsamplitude >4 mm/s² | Drahtloser Beschleunigungsmesser |
| Membrandichtungen | Druckverformungsrest >35 % | Durometer-Härteprüfung |
Kritisch: Kalibrieren Sie die Wägezellen alle 6 Monate neu – eine Signaldrift führte in einer niederländischen Anlage zu einem unkontrollierten Absturz, bei dem 8 Diffusoren zerquetscht wurden.
