Schlüsselfaktoren, die MBBR-Systeme beeinflussen, Teil 1

Einführung

Der Moving Bed Biofilm Reactor (MBBR) ist ein fortschrittliches AbfallbehandlungssystemWasseraufbereitung Technologie, die suspendierte Biofilmträger nutzt, um eine effiziente Entfernung von organischen Stoffen und Nährstoffen zu erreichen. Ihre Leistung hängt von mehreren interagierenden Faktoren ab, darunterTrägereigenschaften, Betriebsbedingungen und SystemdesignDas Verständnis dieser Variablen ist entscheidend für die Optimierung der MBBR-Effizienz in Anwendungen von der kommunalen Abwasserbehandlung bis zur industriellen Abwasserbehandlung. Dieser Artikel untersucht die kritischen Parameter, die die MBBR-Leistung bestimmen, und ihre praktischen Auswirkungen.



Zu analysierende Schlüsselfaktoren:

1. Trägermedien
2. Gelöster Sauerstoff (DO)
3. Hydraulische Verweilzeit (HRT)
4. Wassertemperatur
5. pH-Wert
6. Andere Faktoren

---

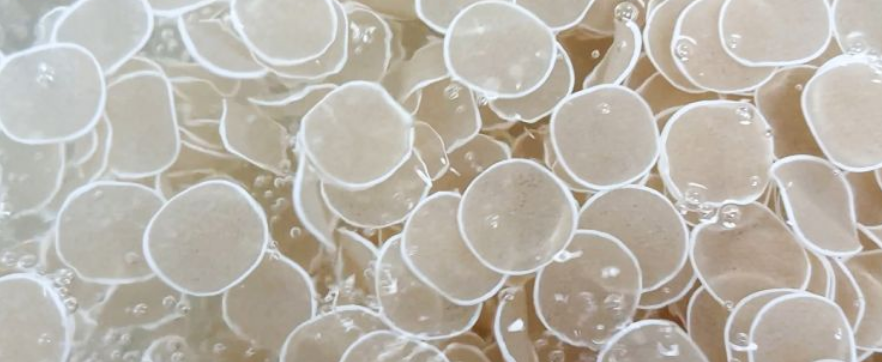

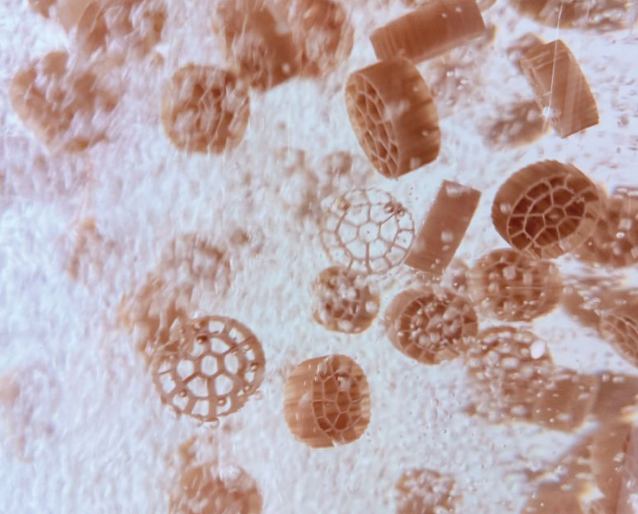

Trägermedien

Der technologische Grundstein von MBBR-Systems liegt in den Biofilmträgern – schwimmfähigen Polyethylen-Kunststoffmedien, die für freie Bewegung bei minimaler Bewegung ausgelegt sind. Diese Träger weisen typischerweise eine Hohlstruktur auf, wobei Wasser 95 % des Innenvolumens jeder Einheit einnimmt (Hohlraumverhältnis = 0,95).



Wichtige Medienmerkmale

• Füllverhältnis: Optimalerweise ≤70 % des Reaktorvolumens aufrechterhalten, um eine ordnungsgemäße Fluidisierung zu gewährleisten
• Spezifische Oberfläche (SSA):
  • Theoretische SSA: 700-1200 m²/m³ (blanker Träger)
  • Effektive SSA: 500-800 m²/m³ (mit Biofilmanhaftung)



Designüberlegungen

1. Mediengeometrie

• Interne geschützte Oberflächen fördern die Bildung eines stabilen Biofilms
• Externe Turbulenzen verbessern den Stoffaustausch und die Selbstreinigung



2. Anwendungsspezifische Auswahl

Abwassertyp	Empfohlene Medien
Geringe Vorbehandlung/Hoher Faseranteil (zB kommunales WW ohne Primärsiedlung, Abwasser aus Papierfabriken)	Größere Medien mit niedrigerer SSA (500–700 m2/m3)
Hochwertig vorbehandeltes Wasser/Nitrifikation	Kleinere Medien mit hohem SSA-Gehalt (800–1200 m2/m3)

Mechanistische Vorteile

• Durch die Drehbewegung entsteht eine ideale Biofilmdicke (150–200 μm)
• Kontinuierlicher Abrieb verhindert übermäßige Ansammlung von Biomasse
• Geschützte Innenflächen erhalten nitrifizierende Bakterien bei Stoßbelastungen



Dieses Mediendesign erreicht im Vergleich zu Festbettsystemen eine um 20–30 % höhere Effizienz bei der Nährstoffentfernung und reduziert gleichzeitig den Energieverbrauch für das Mischen um 40–60 %.

---

Gelöster Sauerstoff (DO)

Umfangreiche Forschungen haben gezeigt, dass die Sauerstoffkonzentration ein entscheidender limitierender Faktor für die gleichzeitige Nitrifikation und Denitrifikation (SND) in MBBR-Systemen ist. Durch präzise Sauerstoffkontrolle können innerhalb der Biofilmstruktur unterschiedliche aerobe und anoxische Zonen geschaffen werden, die optimale Bedingungen für die SND schaffen.



Mechanistische Effekte der DO-Konzentration

1. Bedingungen mit hohem Sauerstoffgehalt (>2 mg/l):

• Das Eindringen von Sauerstoff verhindert die Bildung anoxischer Zonen im Biofilm
• Effiziente Ammoniakoxidation (97–99 % Entfernung)



• Erhöhte Nitratanreicherung → Erhöhter Gesamtstickstoff (TN) im Abwasser



2. Bedingungen mit niedrigem Sauerstoffgehalt (~1 mg/l):

• Erweiterte anoxische Zonen fördern die Denitrifikation
• Beeinträchtigte Nitrifikation (84 % Ammoniakentfernung)
• Steigende Ammoniakkonzentrationen → Erhöhtes TN



Optimaler DO-Bereich für kommunales Abwasser

• 2 mg/l: Erreicht eine Ammoniakentfernung von 97–99 % (
• : Die Ammoniakentfernung sinkt auf 84 % bei deutlicher Abwasserverschlechterung



Betriebsbezogene Überlegungen

• Risiken durch übermäßigen Sauerstoffgehalt:
  • Beschleunigter Abbau organischer Stoffe → Mikrobieller Hunger
  • Schlammalterung und Verschlechterung der Flockenstruktur
  • Unnötiger Energieverbrauch (30-50 % höhere Belüftungskosten)



Trägervermittelte Verbesserung des Sauerstofftransfers

Studien von Cao Zhanping et al. ergaben:

• Die Sauerstoffübertragungseffizienz steigt mit einem Füllgrad von bis zu 60 %
• Mechanismen:
  • Verbesserte Flüssigkeitsturbulenzen durch fluidisierte Medien
  • Kontinuierliche Erneuerung der Gas-Flüssigkeits-Grenzflächen
  • Dreiphasige (Wasser-Luft-Medien) Interaktion fördert den Massentransfer
• Schwellenwerteffekt:
  • Über 60 % Füllgrad → Verflüssigungsqualität nimmt ab → 15–20 % Rückgang der Sauerstoffübertragungsrate



Richtlinien zur Prozessoptimierung

Parameter	Optimale Reichweite	Wirkung
DO-Konzentration	1,5–2,5 mg/l	Ausgewogenes SND
Medienfüllverhältnis	40-60%	Maximale O₂-Übertragung
Belüftungsintensität	0,3-0,5 m³Luft/m³h	Energieeffizienz

Abschluss

Das DO-Management erfordert eine systemspezifische Kalibrierung unter Berücksichtigung folgender Punkte:

1. Zielentfernungseffizienzen (Stickstoff vs. CSB)
2. Medienfüllverhältnis und Reaktorhydraulik
3. Einschränkungen beim Energieverbrauch

---

Hydraulische Verweilzeit (HRT)

Die hydraulische Verweilzeit (HRT) ist ein kritischer Betriebsparameter, der sowohl die Behandlungseffizienz als auch die Wirtschaftlichkeit von MBBR-Systemen direkt beeinflusst. Die Dauer der HRT bestimmt die Kontaktzeit zwischen organischen Schadstoffen und Biofilm und beeinflusst dadurch die mikrobielle Adsorption und Abbaurate. Die Ermittlung der optimalen HRT für verschiedene Abwasserarten stellt eine grundlegende Herausforderung bei der Prozessgestaltung dar.



Wichtige Forschungsergebnisse

1. Effizienz der organischen Entfernung:

• Die Studie von SH Hosseini über phenolhaltiges Abwasser zeigte:
• Konventioneller Trend: Die Effizienz der CSB-Entfernung verbessert sich mit verlängerter HRT
• Entscheidende Entdeckung: Wenn das Verhältnis CODph/CODtot 0,6 erreicht (CODph = 480 mg/l), wird die maximale COD-Entfernung HRT-unabhängig
• Inländische Studien bestätigen:
• Eine verlängerte HRT reduziert im Allgemeinen die CSB-Konzentration im Abwasser
• HRT-Reduzierung durch erhöhtes Medienfüllverhältnis (bis zu 70 %) möglich
• Niedrigere Füllgrade (40–50 %) sind für weniger strenge Abwasseranforderungen akzeptabel

2. Dynamik der Ammoniakentfernung:

• Geringe bis mittlere Stickstoffbelastung:
• Bei reduzierter HRT konnten die Ammoniakentfernungsraten beibehalten oder verbessert werden
• Die Oberflächenbelastung steigt proportional
• Hohe Stickstoffbelastung:
• Eine Reduzierung der Hormonersatztherapie führt zu einer verringerten Ammoniakentfernungseffizienz
• Biofilmsättigung beobachtet bei Oberflächenbelastungen >4g NH₄⁺-N/m²·d



Forschungsbeschränkungen und -möglichkeiten

Aktuelle Studien konzentrieren sich hauptsächlich auf isolierte HRT-Effekte, mit bemerkenswerten Ausnahmen wie Hosseinis Arbeit, die Folgendes integrierte:

• Analyse der Schadstoffzusammensetzung (Verhältnis CSBph/CSBges)
• Interaktive Parametereffekte
• Prozessbegrenzungsschwellen

Empfohlener Optimierungsansatz

Abwassercharakteristik	HRT-Bereich	Medienfüllverhältnis
Hochkonzentrierte organische Stoffe (CSB > 800 mg/l)	6-12 Stunden	60-70%
Mittlere Stickstoffbelastung (NH₄⁺-N 30-50 mg/l)	4-8 Stunden	50-60%
Kommunal mit geringer Festigkeit	2-4 Stunden	40-50%

Zukünftiger Forschungsbedarf

1. Multivariate Analyse der Wechselwirkungen von HRT mit:

• Temperaturschwankungen
• Dynamik mikrobieller Gemeinschaften
• Trägergeometrieeffekte

2. Entwicklung adaptiver HRT-Regelalgorithmen für:

• Stoßbelastungsminderung
• Energieoptimierung
• Saisonale Schwankungskompensation



Dieses umfassende Verständnis der HRT-Effekte unterstreicht die Notwendigkeit einer systemspezifischen Optimierung, die sowohl biokinetische Prinzipien als auch wirtschaftliche Einschränkungen berücksichtigt. Nachfolgende Forschung sollte mechanistische Modellierung in Verbindung mit einer Validierung in der Praxis nutzen, um die MBBR-Designmethoden weiterzuentwickeln.
