Design der UASB-Technologie

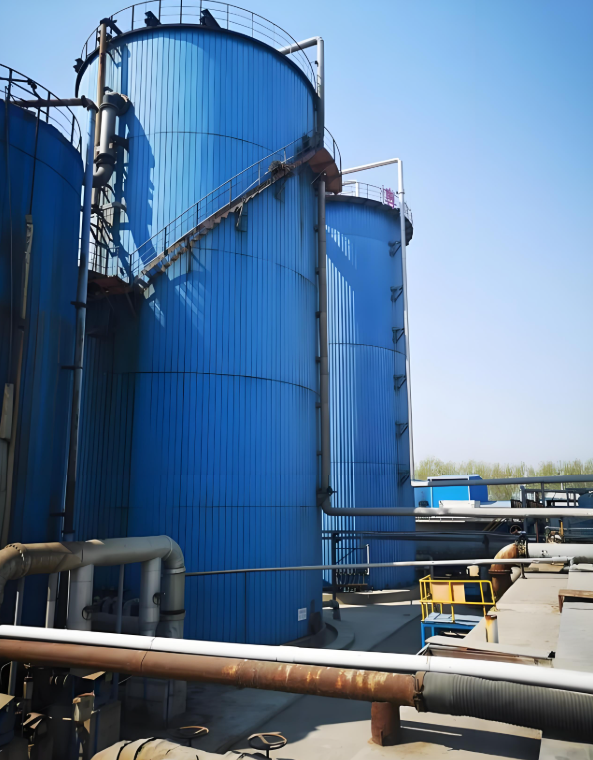

Überblick

Der Aufwärtsstrom-Anaerobe Schlammdecke (UASB)Reaktor ist ein weit verbreitetes anaerobes Abwasserbehandlung Verfahren zum effizienten Abbau organischer Schadstoffe in Abwesenheit von Sauerstoff. In diesem System fließt das Abwasser nach oben durch ein dichtes Bett aus körnigem Schlamm, wo Mikroorganismen organische Stoffe verstoffwechseln und als Nebenprodukt Biogas (hauptsächlich Methan und Kohlendioxid) produzieren. Ein wesentliches Merkmal des UASB ist seineDreiphasentrenneran der Oberseite, wodurch das erzeugte Biogas, das aufbereitete Wasser und der Schlamm effektiv getrennt werden und ein kontinuierlicher Betrieb ohne mechanisches Mischen möglich ist.



Einer der Hauptvorteile der UASB-Technologie ist ihre hohe Behandlungseffizienzund erreicht typischerweise 70–90 % CSB-Entfernungfür hochkonzentrierte organische Abwässer. Im Gegensatz zu aeroben Systemen erfordert keine Belüftung, wodurch der Energieverbrauch deutlich gesenkt wird. Darüber hinaus erzeugt Biogas, die als erneuerbare Energie genutzt werden kann. Ein weiterer Vorteil ist die geringe Schlammproduktion, wodurch die Entsorgungskosten minimiert werden. UASB-Reaktoren eignen sich besonders für Branchen wie die Lebensmittelverarbeitung, Brauereien und Zellstoff-/Papierfabriken, in denen hohe organische Belastungen üblich sind. Bei ordnungsgemäßem Betrieb bieten UASB-Systeme eine kostengünstig und nachhaltigLösung für die industrielle Abwasserbehandlung.

---

Anwendbarkeit

Das Upflow Anaerobic Sludge Blanket (UASB)-Verfahren ist speziell für die Behandlung von Abwässern mit hohem organischen Anteil konzipiert. Für eine optimale Leistung ist typischerweise ein CODcr-Zulauf von über 1.000 mg/l erforderlich. Das System weist eine begrenzte Toleranz gegenüber Schwebstoffen auf, daher sollte der Zulauf für einen ordnungsgemäßen Betrieb vorzugsweise unter 500 mg/l gehalten werden. Bei der Behandlung von Abwässern mit höheren Schwebstoffgehalten ist eine Vorbehandlung durch Koagulationssedimentation oder Druckentspannungsflotation erforderlich, um ein Verstopfen des Reaktors zu verhindern und die Behandlungseffizienz aufrechtzuerhalten. Zusätzlich wird bei Abwässern mit zu hohem Schwebstoffgehalt oder schlechter biologischer Abbaubarkeit die Installation eines Hydrolysetanks zur Vorsäuerung dringend empfohlen, um die Gesamtbehandlungsleistung zu verbessern.



Diese Technologie eignet sich besonders für industrielle Abwasserströme mit hoher organischer Belastung, da die einzigartige Kombination aus hoher Behandlungseffizienz und Biogasproduktion sowohl ökologische als auch wirtschaftliche Vorteile bietet. Die Fähigkeit des UASB, konzentrierte Abfallströme zu verarbeiten und gleichzeitig erneuerbare Energie zu erzeugen, macht es zu einer attraktiven Lösung für verschiedene Branchen, darunter die Lebensmittelverarbeitung, Brauereien und die Agrarindustrie. Für einen stabilen, langfristigen Betrieb des UASB-Systems sind jedoch eine sorgfältige Berücksichtigung der Zulaufeigenschaften und geeignete Vorbehandlungsmaßnahmen unerlässlich.



---

Anforderungen an die Vorbehandlung

Die Vorbehandlung stellt einen entscheidenden Bestandteil des UASB-Systemdesigns dar und beeinflusst direkt die Betriebsstabilität und Behandlungszuverlässigkeit. Das umfassende Vorbehandlungsschema umfasst mehrere wichtige Einheiten: Siebvorrichtungen, Ausgleichsbehälter und präzise Nährstoff-/pH-/Temperaturkontrollsysteme.



1. Screening-System

Vor dem UASB-Behandlungssystem müssen Feinsiebe, Grobsiebe oder Hydrosiebe installiert werden. Die letzte Siebeinheit sollte eine Öffnungsgröße von 1-3 mm haben, mit Rotationsfilters oder andere hocheffiziente Fest-Flüssig-Trenngeräte, die als Ersatz für herkömmliche Siebe empfohlen werden.



2. Ausgleichsbehälter

(1) Vor dem Eintritt des Abwassers in den UASB-Reaktor muss ein Ausgleichsbehälter vorgesehen werden.

(2) Die effektive Verweilzeit im Ausgleichsbehälter sollte 6-12 Stunden betragen.

(3) Der Tank muss mehrere Funktionen erfüllen, darunter Durchflussausgleich, Mengenregulierung, pH-Wert-Einstellung und Verhinderung der Ablagerung unlöslicher Stoffe.

(4) Zur Homogenisierung wird vorzugsweise eine mechanische Durchmischung mit einer Leistungsdichte von 4-8 W/m³ verwendet. Bei kleineren Kläranlagen kann eine Belüftungsdurchmischung mit einem Luft-Wasser-Verhältnis von 7:1 bis 10:1 erfolgen.

(5) Im Ausgleichsbehälter müssen Alkalinitätsergänzungs- und Nährstoffdosierungsgeräte installiert sein.

(6) Am Ablaufende sollte eine Schwimmschlamm-Entfernungsvorrichtung installiert werden.

(7) Der Tankboden sollte so gestaltet sein, dass der Schlamm leicht entfernt werden kann.



3. pH-Kontrolle

(1) Der pH-Wert des Zulaufs zum UASB-Reaktor muss zwischen 6,5 und 7,8 gehalten werden.

(2) Die Säure-/Basendosierung sollte über Dosierpumpen mit automatischer Steuerung erfolgen und das Abwasser des Neutralisationstanks sollte über ein mit den Dosierpumpen verbundenes pH-Überwachungssystem verfügen.



4. Temperaturregelung

(1) Die mesophile anaerobe Prozesstemperatur sollte bei 35 ± 2 °C gehalten werden. Wenn dies auf natürliche Weise nicht erreicht werden kann, müssen Heizgeräte installiert werden.

(2) Als Wärmequellen kommen Kesseldampf oder Abwärme aus der Biogaserzeugung infrage. Das Rohrleitungssystem sollte mit motorisierten Ventilen und Thermometern zur automatischen Temperaturregelung über Rückkopplungssysteme ausgestattet sein.



---

Auslegungsberechnungen für UASB-Reaktoren

1. Berechnung des effektiven Volumens des UASB-Reaktors

Die Auslegungsparameter für UASB-Reaktoren sind die volumetrische Belastungsrate oder die hydraulische Verweilzeit (HRT). Diese Parameter lassen sich nicht theoretisch ableiten und werden typischerweise durch experimentelle Studien mit unterschiedlichen Auslegungslasten für Granulatschlamm- und Flockungsschlammreaktoren ermittelt. Sobald die erforderliche volumetrische Belastungsrate (oder HRT) bestimmt ist, kann das effektive Reaktorvolumen mit den folgenden Formeln berechnet werden:



(1) Volumetrische organische Beladungsmethode



V = Q×S₀/Nᵥ



Wo:

In= Effektives Reaktorvolumen (m³)

Q= Abwasserdurchfluss (m³/d)

Nᵥ= Raumbelastung (kg CSBcr/(m³·d))

S₀= Zulaufkonzentration organischer Stoffe (kg CSBcr/m³)



(2)Hydraulische Retentionszeitmethode



V = K×Q×HRT



Wo:

Hormonersatztherapie= Hydraulische Verweilzeit (d)

K= Konstante (Sicherheitsfaktor)



2. Reaktortankstruktur

UASB-Reaktortanks haben typischerweise eine runde oder rechteckige Konfiguration und werden aus Materialien wie Stahlbeton, Edelstahl, Kohlenstoffstahl mit Korrosionsschutzbeschichtung, emaillierten Tanks, Lipp-Tanks oder glasfaserverstärktem Kunststoff hergestellt.



3. Geometrische Abmessungen des Reaktors

(1) Konstruktionsprinzipien für die Reaktorhöhe

Bei der Auslegung der Reaktorhöhe sollten sowohl betriebliche als auch wirtschaftliche Faktoren berücksichtigt werden. Zu den betrieblichen Aspekten gehören:



① Eine erhöhte Aufwärtsströmungsgeschwindigkeit verstärkt die Turbulenz im System und verbessert den Kontakt zwischen Schlamm und organischer Substanz.

2. Zu hohe Aufwärtsströmungsgeschwindigkeiten können zum Auswaschen von Schlamm führen, was Geschwindigkeitsbegrenzungen erforderlich macht, die wiederum die Reaktorhöhe einschränken.

③ Bei herkömmlichen UASB-Systemen sollte die durchschnittliche Aufwärtsströmungsgeschwindigkeit im Allgemeinen 0,5 m/h nicht überschreiten.

④ Die wirtschaftlichste Wassertiefe liegt typischerweise zwischen 4 und 6 m;

⑤ Der Höhenunterschied zwischen der Oberseite des Dreiphasenabscheiders und der Wasseroberfläche sollte nicht weniger als 0,6–1,0 m betragen.

⑥ Mehrere Reaktoren (mindestens 2) sollten auf der Grundlage des Zulaufstroms ausgelegt werden, wobei das Volumen der einzelnen Reaktoren vorzugsweise 2.000 m³ nicht überschreiten sollte.



(2) Reaktorfläche und Längen-Breiten-Verhältnis

Bei rechteckigen Tanks sollte nach der Bestimmung von Volumen und Höhe das Längen-Breiten-Verhältnis ermittelt werden. Bei Einzeltanks sollte unter Berücksichtigung einer gleichmäßigen Wasserverteilung und Wirtschaftlichkeit Folgendes berücksichtigt werden:



• Das optimale Längen-Breiten-Verhältnis sollte unter 2:1 liegen;
• Ein Verhältnis von 4:1 erhöht die Kosten erheblich;
• Bei rechteckigen Tanks mit geteilter Wand (oder mehreren Einheiten) wirkt sich das Längen-Breiten-Verhältnis neben anderen Faktoren erheblich auf die Baukosten aus und muss optimiert werden.
• Aus praktischen Erfahrungen geht hervor, dass die Breite eines einzelnen Tanks 20 m nicht überschreiten sollte.
• Bei der Verwendung von Kanal- oder Rohrverteilungssystemen gibt es hinsichtlich der Tanklänge keine Einschränkungen.



(3) Reaktorkompartimentierung

Kompartimentierte anaerobe Reaktoren bieten Vorteile hinsichtlich Betrieb und Wartung:



• Kleinere Einheitengrößen verhindern Probleme mit der Gleichmäßigkeit der Verteilung, die mit großen Einzeltanks einhergehen.
• Mehrere Tanks erleichtern die Wartung, da einzelne Einheiten offline genommen werden können, ohne den Gesamtbetrieb der Anlage zu unterbrechen.



4. Prozessparameter

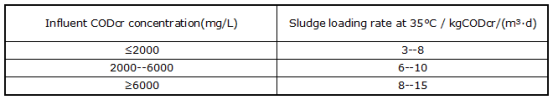

• Für bestimmte Abwasserarten sollten die Prozessparameter des Reaktors grundsätzlich durch experimentelle Untersuchungen ermittelt werden. Referenzdaten aus ähnlichen Abwasserbehandlungsprojekten können jedoch als Grundlage verwendet werden (siehe Tabelle unten).







Unter Hochtemperaturbedingungen kann die Schlammbelastung des Reaktors über die in der Tabelle aufgeführten Werte hinaus entsprechend erhöht werden.



(2)Die Biogasproduktionsrate von UASB-Reaktoren liegt typischerweise zwischen 35–0,45 m³/kg CSBcrDer Biogasertrag lässt sich mit folgender Formel berechnen:



Q_Q= Q × (S_Die- S_Und) × die



Wo:

Q_Q= Biogasproduktion (m³/d)

Q= Abwasserdurchfluss (m³/d)

oder= Biogasertragskoeffizient (m³/kg CODcr)

S_Die= Zulaufkonzentration organischer Stoffe (kg CSBcr/m³)

S_Und= organische Konzentration im Abwasser (kg CSBcr/m³)



(3)Die Schlammausbeute liegt typischerweise zwischen 05–0,10 kg MLSS/kg CSBcr.



(4)Die Reaktortemperatur sollte im Allgemeinen bei 35 ± 2°C (mesophil)oder 55 ± 2 °C (thermophil)Für eine optimale Leistung wird der Betrieb bei Umgebungstemperatur nicht empfohlen.

---

UASB-Reaktorsystemdesign

1. Dreiphasen-Separator-Design

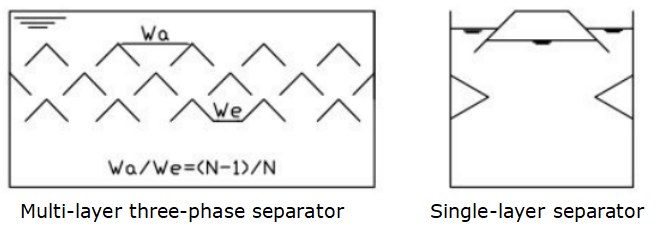

Es stehen zwei typische Konfigurationen zur Verfügung:

Wichtige Designspezifikationen:

(1) Die Spaltfläche der Gassammelkammer sollte 15–20 % der gesamten Reaktorfläche einnehmen.

(2) Die Höhe der Gassammelkammer sollte 1,5 m bis 2,0 m betragen.

(3) Der Neigungswinkel der Trennplatten sollte 45°-60° betragen.

(4) Die Gas-Flüssigkeits-Grenzfläche in der Sammelkammer muss die Gasfreisetzung gewährleisten und gleichzeitig die Bildung einer Schwimmschicht verhindern. Die Flüssigkeitsgrenzfläche unterhalb des Abscheiders muss auf der Grundlage einer Gasfreisetzungsrate von 1-3 m³/(m²·h) berechnet werden.

(5) Die Überlappung zwischen Reflektorplatten und Lücken sollte 100–200 mm betragen, um das Eindringen von Gas in die Absetzkammer zu verhindern.

(6) Gasleitungen sollten einen ausreichenden Durchmesser für die Biogasgewinnung haben.

(7) Große Sammelkammern erfordern Schaumbrechdüsen im oberen Bereich.



2. Entwurf des Wasserverteilungssystems

(1)UASB erfordert eine Mehrpunktverteilung, wobei die empfohlenen Versorgungsbereiche pro Einlass je nach Schlammeigenschaften variieren (siehe Tabelle unten).

(2) Zu den Vertriebsoptionen gehören:

① Abzweigrohrsystem:

• Auslässe 200 mm über dem Tankboden in der Mitte der Servicebereiche positioniert (normalerweise 15–25 mm Durchmesser)
• 45°-Abweiserplatten für Bodenstreuung erforderlich



② Einrohrsystem mit mehreren Öffnungen:

• Öffnungsgeschwindigkeit ≥2 m/s
• Rohrdurchmesser ≥50cm
• Gepulste intermittierende Fütterung möglich



③ Verteilung mit einer Öffnung:

• Bevorzugte Verwendung von Fachhändlern
• Minimieren Sie die Winkel zwischen Verteiler und Auslässen
• Die vertikale Rohrgeschwindigkeit (oberer Abschnitt) sollte 0,2–0,3 m/s betragen
• Der obere Rohrdurchmesser sollte größer sein als der untere Abschnitt



Hinweis: Alle Konstruktionen sollten eine gleichmäßige hydraulische Belastung gewährleisten und gleichzeitig eine Störung des Schlammbetts verhindern. Die Auswahl hängt von der Reaktorgröße ab. Für Anlagen über 500 m³ werden Abzweigsysteme und für kleinere Anlagen Blendensysteme bevorzugt.



3. Entwurf eines Abwassersammelsystems

(1) Das Abwasserwehr des UASB-Reaktors sollte dreieckige Einschnitte aufweisen, die in den Sammelkanal eingebaut sind. Die hydraulische Belastung sollte den Standards für Nachklärbecken entsprechen, mit einer Wehrhöhe von ≥ 25 mm und einem Wasserstand in der Mitte des dreieckigen Einschnitts.

(2) Um eine gleichmäßige Entnahme des gereinigten Abwassers zu gewährleisten, sind am Reaktorkopf Abwassersammeleinrichtungen vorzusehen.

(3) Rechteckige Reaktoren sollten mehrere parallele Wehre mit Mehrkanalsammlung verwenden.

(4) Kreisreaktoren verwenden vorzugsweise eine radiale Mehrkanal- oder polygonale Kanalsammlung.



4. Auslegung des Schlammabzugssystems

(1) UASB-Reaktoren verwenden typischerweise eine durch Schwerkraft angetriebene Schlammentladung.

(2) Schlammentnahmestellen sollten sich an folgenden Orten befinden:

• Der Reaktorsockel (Hauptpunkt)
• Obere mittlere Schlammzone (sekundärer Punkt 0,5–1,5 m unterhalb der Klärbeckenschnittstelle)

(3) Bei rechteckigen Panzer.

(4) Zuleitungsrohre mit mehreren Öffnungen können sowohl als Schlammabzugs- als auch als Drainagerohre fungieren.



5. Heiz- und Dämmsystem

(1)Die UASB-Reaktortemperatur sollte bei 35±2°C (mesophil)oder 55±2°C (thermophil)Wenn die Temperatur des zulaufenden Abwassers nicht ausreicht, muss vor der UASB-Anlage eine Heizung installiert werden.



(2) Zu den Heizmethoden für UASB-Reaktoren gehören:

• Wärmetauschersysteme
• Direkte Dampfeinspritzung
• Die Erwärmung kann angewendet werden auf:
• Direkte Zulaufheizung
• Umwälzheizkreisläufe
• Interne Reaktorheizung



(3)Foder Wärmetauschersysteme:

• Auswahl abhängig von Abwassereigenschaften, Mediumtemperatur und Zieltemperatur
• Die erforderliche Wärmeübertragungsfläche sollte über die Wärmebilanz berechnet werden mit 10–20 % Designspielraum



(4)Wärmelastberechnungen

Heizbedarf auf 35°C (Qₕ)



Qₕ = Q × l_F× C_F× (35 - T) / 3,6



Wo:

Qₕ= Wärmebedarf (W)

Q = Durchflussrate (m³/h)

l_F = Dichte (t/m³, 1 für Wasser)

T = Zulauftemperatur (°C)

C_F = Spezifische Wärme (kJ/(kg·°C), 4,187 für Wasser



Wärmeverlusterhaltung (Q₀)



Q₀ = A × K × (35 - T₀) / 3,6

Wo:

A= Reaktoroberfläche (m²)

K= Gesamtwärmeübergangskoeffizient (kJ/(m²·h·°C))

T₀= Umgebungstemperatur (°C)



• Wertberechnung:



K = 1/(α₁ + d₁/λ₁ + d₂/λ₂ + α₀)



Wo:

α₁, α₀= Wärmeübergangskoeffizienten für die inneren (Flüssigkeit-Wand) bzw. äußeren (Wand-Luft) Oberflächen

d₁, d₂= Dicke der ersten und zweiten Isolierschicht (m)

λ₁, λ₂= Wärmeleitfähigkeiten der ersten und zweiten Isolationsschicht (kJ/(m·h·°C))

a₁(Flüssigkeit-Wand-Grenzfläche) = 8.380–16.760 kJ/(m·h·°C)

a₀(Wand-Luft-Grenzfläche) = 84 kJ/(m·h·°C)



Gesamtwärmebedarf: Qₜ = Qₕ + Q₀



• Bei übermäßigem Wärmeverlust aufgrund baulicher Gegebenheiten:
• Tragen Sie Polyurethanschaum, Polystyrolplatten oder Glasfaserplatten auf
• Die Dämmstärke sollte auf Basis der K-Wert-Anforderungen optimiert werden



Hinweis: Dampfquellen können Kesseldampf oder Abwärme aus der Biogas-Kraft-Wärme-Kopplung nutzen, mit automatisierter Temperaturregelung über Motorventile und PID-Regler.
